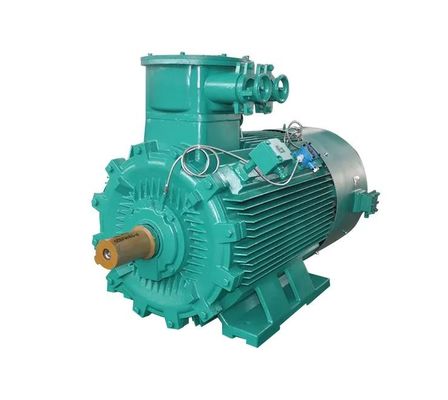

Низшего напряжения мотора ODM предохранение от IP55 взрывозащищенного жароустойчивое

асинхронный двигатель низшего напряжения взрывозащищенный трехфазный

Асинхронные двигатели высокой эффективности серии YBX3 и высокого давления жароустойчивые трехфазные полно заключены, асинхронные двигатели высокой эффективности белк-клетки жароустойчивые трехфазные развитые и конструированные нашей компанией.

Жароустойчивый «бывший» мотор d вид формы взрывозащищенного мотора, свой принцип оборудование в нормальном функционировании, может произвести искру, дугу высокотемпературных или опасных частей на взрывозащищенном приложении, вне жароустойчивого 売 смогите выдержать внутреннее давление без вредной деформации, и смогите гарантировать внутреннее пламя газа

Когда тело распространяет через зазор, оно нет достаточно для того чтобы взорвать газ вне раковины.

1 стандарты вставки этой серии моторов являются следующими: GB755-2008 «вращая квота мотора и характеристика рабочое» GB/T 1032-2012 «трехфазный метод» GB 3836.1-2010" теста асинхронного двигателя взрывно часть 1 окружающей среды: пропуск оборудования

Классификация 3 электротехнического оборудования

Электротехническое оборудование класса 1 для окружающих сред взрывчатого газа за исключением угольных шахт. 11 тип реклассификации электротехнического оборудования:

Класс a Il: Репрезентивный газ метан.

I1 класс b: Репрезентивный газ этилен.

класс c ll: Репрезентивные газы водопод и этиловый газ.

4. Максимальная температура поверхности соответствие к различным группам температуры показана в таблице 1:

Таблица 1

Требования для пользы

GB 3836.2-2010" взрывно часть 2 окружающей среды: жароустойчивым

Оборудование защищенное приложением «d»

Различное высокого давления высокой эффективности JB /T12305.1-2015 «жароустойчивое трехфазное

Моторы шага -- Технические условия -- Часть 1: Асинхронные двигатели высокой эффективности серии YBX3 и высокого давления жароустойчивые трехфазные (размер рамки 355~630)

Часть 1 условий высоковольтного жароустойчивого трехфазного асинхронного двигателя высокой эффективности 10kV JB /T12306.1-2015 «техническая: Асинхронный двигатель высокой эффективности серии YBX3 (10KV) высоковольтный жароустойчивый трехфазный (номер рамки

400 | 630)»

GB-30254-203 «пределы выхода по энергии и уровни выхода по энергии высоковольтных трехфазных моторов индукции клетки»

GB/T 4942.1-2006 (1EC60034-5: 2000) классов защиты (код IP) для всей структуры вращая моторов

(1EC60034-141996) механическая вибрация GB10068-2008 моторов с высотой центра вала 56mm и выше -- Измерение, оценка и измерение вибрации

предел

Методы и пределы GB/T 100691-2006 для определения шума от вращая моторов -- Часть 1: Методы для определения шума от вращая моторов (отрицательного ISO1680-1.1986)

Моторы GB 10069.3-2008 (1EC60034-9) вращая -- Определение шума -- Методы и пределы -- Часть 3: Пределы шума

GB /T1993 «вращая метод мотора охлаждая»

GB/T 4772.1-1999 (1EC60072.1: 1990) вращая моторов -- Размеры и классы силы выхода -- Часть 1: Основания 56 до 400 и фланцы 55 до 1080

GB/T 4772.2-1999 (IEC60072.2: 1990) вращая моторов -- Размеры и классы силы выхода -- Часть 2: Номера рамки

355~1000 и фланец 1180~2360

GB 1971-2006 (IEC60034-8: 2002, мотор IDT) роторная линия метка конца и направление вращения

Взрывозащищенный принцип 2

Группа температуры

Максимум поверхности мотора - позволяемая температура поверхности (℃) 2 преимущества

1 высокая эффективность и энергосберегающий

Эффективность этой серии моторов соответствует GB-30254-2013 «пределам выхода по энергии и рангам выхода по энергии высоковольтных трехфазных моторов индукции клетки», которые могут улучшить эффективность работы клиентов.

Требования к эффективности, для реального чувства мотора высокой эффективности, можно значительно улучшить

Высчитанный мотором 100kw4-pole 6kV (деятельность значения 8000h выхода по энергии уровня 96,4% значения 95,7% выхода по энергии уровня 1 ежегодная)

Вровень 1 расход энергии выхода по энергии ежегодный:

PIl = 1000/0.957 * 8000 = 8359457 KWH

Вровень 1 расход энергии выхода по энергии ежегодный:

PI = 1000/0.964 * 8000 = 8298755 KWH

Ежегодное энергосберегающее: P = PI1-PI =60702KWH

Как можно видеть от над вычислением, выбор YBX3 мотора серии 1000kW, ежегодное энергосбережение 60702kWh, энергосберегающее влияние очень очевиден.

2. Оптимизированный электромагнитный дизайн

Эта серия мотора использует метод конечного элемента для того чтобы проанализировать электромагнитное представление, топление и механические стресс и деформацию и электромагнитный дизайн оптимизирования, размер структуры, воздушный зазор, пригонку паза и форму паза полного диапасона дизайна оптимизирования, представления мотора для того чтобы достигнуть самое лучшее.

Система изоляции 3

Эта серия мотора использует разнообразие характеристику рабочое всесторонне улучшенная система изоляции, характеристики напряжения тока, температурные характеристики, сопротивление изгибу, тест пробивного напряжения

Поэтому, проведение изоляции надежно и машинное оборудование сильно

Высокая степень, сильная влагостойкая способность.

Высокопрочная структура рамки

Крышка основания машины и конца сделана из высокопрочного серого литого железа, или дуктильное литое железо можно использовать для того чтобы приспособиться к более жесткой оперативной среде. Анализ конечного элемента, выдвинул бросая технологию и строгое управление качеством совместно для обеспечения что рамка имеет высокопрочное и жесткость, и может хорошо соотвествовать структурное жароустойчивого.

Плотность 5 наивысших мощностей

Этот мотор серии через оптимизирование электромагнитного дизайна, предварительного изготовляя искусства エ, улучшает материальный коэффициент использования, чем такой же номер места обычного мотора имеет более высокую плотность мощности.

Iii. объем пользы

Эта серия моторов изготовлена в высокую эффективность и энергосберегающие высоковольтные жароустойчивые трехфазные асинхронные двигатели в соответствии с уместными регулировками взрывно части I окружающей среды GB3836.1-2010: Общие требования на часть II оборудования и окружающей среды GB 3836.2-2010 взрывно: Оборудование защищенное жароустойчивой раковиной «d». Взрывозащищенная метка бывшие dIl T4 Gb, бывшее dIl BT4

SD выведен

Состав столбца.

Пример: YBX3

5002-4 (w)

Металлический стержень но. 2, 4 поляка, тип w на открытом воздухе, показывая что центр вала 500mm высокое, крытый можно снять.

Код серии:

Y для трехфазного асинхронного двигателя,

3 показывают третий дизайн

B стоит для жароустойчивого, x для высокой эффективности,

Взрывозащищенное описание метки 5

Согласно части 1 окружающей среды GB /T3836.1-2010 взрывно: Общие требования для оборудования, взрывозащищенная метка состоят из типа символа БЫВШЕГО, взрывозащищенного, символа класса, максимальной температуры поверхности, уровня предохранения от оборудования и класса защиты.

Пример: E d1BI4 Gb IP54

Уровень защиты 1P54

Уровень Gb предохранения от прибора

Символ класса группы T4 температуры максимальной температуры поверхности для колец мотора

Уровень категории окружающей среды

Тип мотора взрывозащищенный жароустойчивая взрывозащищенная метка, показывая что электротехническое оборудование соответствует одним или больше стандартам

Один взрывозащищенный тип

Бывший dll T4 Gb соответствующий для фабрик где взрывно смеси класса Il a, T1 групп температуры, T2, T3 и T4 существуют.

Бывший dIl b T4 Gb соответствующий для класса b завода I1, T1 групп температуры, T2, окружающей среды присутсвия взрывно смеси T3 и T4.

Согласно потребности, его можно также сделать в бывшее dIl CT4 Gb, 1 класс c не позволен использовать сползая подшипники. Пожалуйста советуйте с отдельно при необходимости.

Эта серия моторов широко использована в опасных местах где взрывно смеси существуют в нефти, химикате, стали и других индустриях, для того чтобы управлять различным механическим оборудованием как вентиляторы, компрессоры, водяные помпы, дробилки и ленточный транспортер. Моторы с большим вентилятором инерции, мельницей угля, машиной завальцовки, воротом, кисловочным сбросом голода, ленточным транспортером и другим машинным оборудованием должны подписать техническое согласование приказывая, обеспечивают уместные технические параметры, за основа для особенного дизайна мотора

Обеспечить безопасный и надежный автодорожный транспорт o

Базовое условие нормального функционирования мотора качания: высота не превышает 1000Mo
